Определите деталь и её положение в шарнире
Укажите обозначение шарнира или исполнительного механизма и заказываемую шестерню, венец, вал или водило. Приложите версию сборки и сведения об ответных деталях. Задайте монтажные и сопрягаемые размеры шарнира, чтобы мы могли оценить нужную деталь.
Опишите профиль движения
Опишите ускорение, изменение направления, выдержку и частоту циклов шарнира или механизма. Укажите заданную нагрузку и сопряжения, чтобы поставщик мог оценить требования к зубчатым деталям для вашего применения.
Согласуйте геометрию планетарной передачи
Для планетарной ступени приложите данные солнечной шестерни, сателлитов, венца и водила. Укажите количество на комплект, сопряжения осей и установочные базы. Если нужны подбор, маркировка или измерения пар, включите их в требования к комплекту деталей.
Определите требования к люфту на нужном уровне
Люфт не является универсальным значением вне контекста узла. Укажите, где и при каких условиях он измеряется и как принимается. Разделяйте требование к толщине зуба отдельной детали и измерение редуктора или шарнира в сборе. Подшипники, монтаж и другие детали влияют на общий результат.
Укажите чистовую обработку и контрольную документацию
Укажите конечную точность зубьев, требования к профилю и направлению зуба при необходимости, биение и допуски посадочных сопряжений. Определите требуемые отчёты по зубьям и размерам. Состояние материала и зоны обработки должны соответствовать состоянию детали при итоговых измерениях.
Определите цель опытного образца
Поясните, что требуется проверить в ходе пробного изготовления: посадку, движение, изменённую деталь или переход к другому поставщику. До изготовления определите редакцию чертежа и условия приёмки первой детали. После закрепления этих требований объёмы серийного выпуска и порядок запуска партий можно обсуждать на единой основе.
Краткий перечень для проверки
| Пункт проверки | Что необходимо определить |
|---|---|
| Обозначение сборки | Шарнир или исполнительный механизм, ступень и версия чертежа |
| Движение | Ускорение, реверс, выдержка и расчётная нагрузка |
| Детали | Поставка солнечной шестерни, сателлитов, венца, водила или вала |
| Приёмка | Контроль зубьев и сопряжений, а также отдельно определённые проверки узла |
| Этап проекта | Цель опытного образца и план серийного производства |

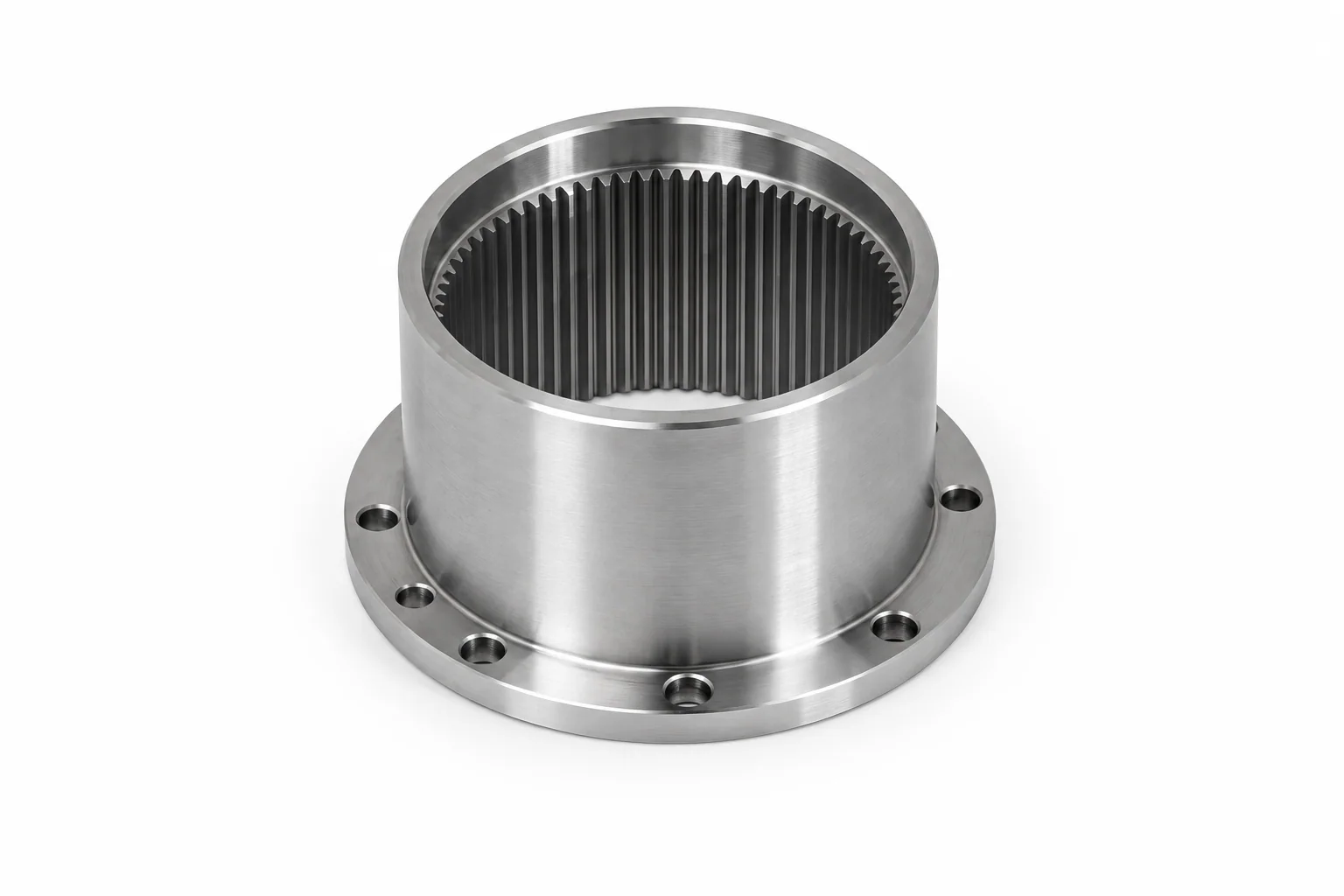

Связанные детали и производственные возможности
Обсудите требования к вашей детали
Отправьте актуальный чертёж, количество и сведения о применении. Приложите контрольные документы, необходимые по вашему проекту.
