Sala de inspección
Inspección de engranajes y dimensiones
El plano identifica las características del dentado, dimensiones e informes necesarios para la aceptación.
GESTIÓN DE CALIDAD
Calidad e inspección en fabricación de engranajes
Medición de engranajes y dimensiones respaldada por producción certificada según IATF 16949:2016. Defina las comprobaciones y documentos que necesita su componente antes de fabricarlo.
ALCANCE DE PRODUCCIÓN CERTIFICADO
IATF 16949:2016 para engranajes y ejes
Producción de engranajes de transmisión, engranajes de motor y ejes; se excluye el diseño de producto.
El certificado se emitió por primera vez el 12 de noviembre de 2025 y establece su validez hasta el 11 de noviembre de 2028. Certificado NQA n.º T180067; certificado IATF n.º 0588750.
Nuestro certificado del sistema de calidad cubre las actividades de producción indicadas. Su plano y el plan de inspección acordado establecen los requisitos de aceptación de cada pieza.
Ver certificados y PDFRECURSOS DE MEDICIÓN
Inspeccione las características que definen el ajuste y la función
La geometría del engranaje, las referencias de los ejes y las interfaces del portaplanetas requieren comprobaciones distintas. Acordamos el alcance de medición según su plano.

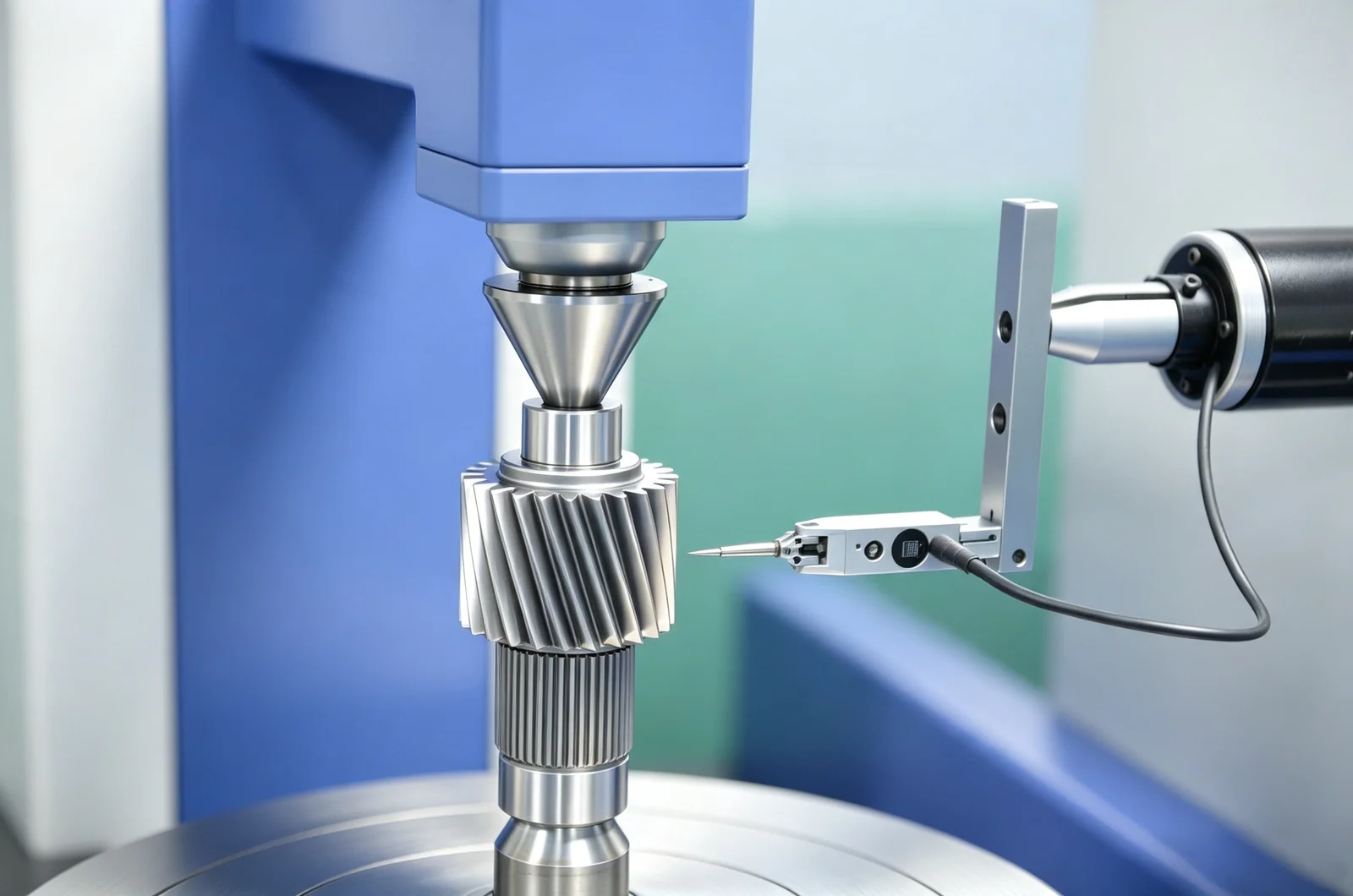

Medición de ejes con engranajes
Características del eje y relaciones entre referencias
Compruebe diámetros de asientos, características de posicionamiento y su relación con el sistema de referencias especificado.
Medición de portaplanetas
Agujeros, caras de apoyo y posiciones de taladros
Defina las interfaces de montaje y las dimensiones críticas para que el plan de inspección siga el plano.
Klingelnberg P26
Centro de medición de engranajes para comprobaciones de geometría del dentado adecuadas.
Hexagon GLOBAL S 07.10.07-Green
Máquina de medición por coordenadas para geometría de componentes.
Econ 30 / 3040A / PREC60
Equipos de ensayo de engranajes para los requisitos de inspección especificados.
PLANIFICACIÓN DE LA ACEPTACIÓN
Acuerde las comprobaciones y la documentación
| Elemento de revisión | Qué definir |
|---|---|
| Plano y revisión | El plano aprobado de la pieza y la norma de precisión del dentado especificada. |
| Mediciones de engranajes | Características del dentado e informes definidos para el componente. |
| Comprobaciones dimensionales | Asientos, agujeros, caras de apoyo y relaciones críticas entre referencias. |
| Material y tratamiento | Certificados requeridos, registros de dureza y documentos de tratamiento. |
| Aprobación del proyecto | Requisitos de primera pieza, PPAP, muestreo y trazabilidad que deban presupuestarse. |
El alcance de los informes y cualquier ensayo específico del proyecto deben acordarse al preparar el presupuesto.
PROCESO DE INSPECCIÓN
Inspección desde la revisión del plano hasta la pieza terminada
Defina la aceptación
Identifique la revisión del plano, la norma y las características especiales.
Defina el proceso de medición
Separe las comprobaciones del dentado, de dimensiones y los registros del estado del material.
Acuerde el informe
Defina muestreo, unidades, trazabilidad y requisitos de documentación.
Resultados de la revisión
Compare las características medidas con los límites de aceptación controlados.
